Настройка работы автофокуса с помощью Reikan FoCal

Пару месяцев назад в новостях проскочила информация о програмке для настройки работы автофокуса Reikan FoCal. Тема больная, после разборок с моим объективом Sigma 50/1.4 EX DG HSM осталось чувство неудовлетворенности. Полученный результат +15 помог, но промахи продолжались, и это огорчало. Да и вообще, один раз привыкнув к звенящей резкости хорошего объектива, очень хочется чтобы все фотографии были такого же уровня.
Были мысли купить какой-нибудь инструмент вроде Lens Align, однако очень смущали противоречивые отзывы о результатах. А тут прямо не программа, а какой-то шоколадный батончик — обещают полностью автоматическую настройку для лентяев, как я, и несколько полезных инструментов для ручной и полуавтоматической настройки для реальных пацанов.
Программа легко покупается с оффсайта, оплата через PayPal. Доступно три разных версии — FoCal Standart, FoCal Plus и Focal Pro. В стандартной версии доступна полуавтоматическая настройка, в версии плюс добавлена полностью автоматическая, а в Pro версии — дополнительные тесты, анализ и отчеты.
Так как я не теоретик, а фотограф-практик, то мне нужнее всего настроить камеры и фотографировать, графики и отчеты меня интересуют мало, поэтому купил версию Plus. Процесс покупки прошел легко, через несколько часов на почту пришел e-mail с ссылкой на программу, документацию и файлы с калибровачными мишенями. Лицензия распространяется только на ваши камеры, поэтому при покупке обязательно указывать серийные номера фотоаппаратов в специальном поле. Автор лицензирует максимально 5 камер на одну лицензию, и это очень хорошо.
Программа работает только под Windows (XP SP3, Vista, W7), версия для MacOS в разработке. При активации моей лицензии возникли небольшие проблемы, написал автору и буквально через 15 минут разобрался сам — при копировании и вставке лицензии, появились лишние пробелы, как только убрал — все заработало. Пришлось писать автору еще раз и извиняться. А чуть позже получил ответ от разработчиков, оказывается не я один столкнулся с этой проблемой, обещали исправить.
Для корректной работы нужен установленный MS Net Framework 4.0 (если его нет, то программа установки скачает и поставит его сама) и Canon EOS Utility с диска от камеры. А я не говорил, что софт пока поддерживает только камеры Canon? Так оно и есть, на данный момент он пригодится только владельцам Canon EOS 1D Mark III, Canon EOS-1Ds Mark III, Canon EOS 1D Mark IV, Canon EOS 5D Mark II, Canon EOS 7D, Canon EOS 50D. Правда автор обещает добавить поддержку камер Nikon в будущих релизах.

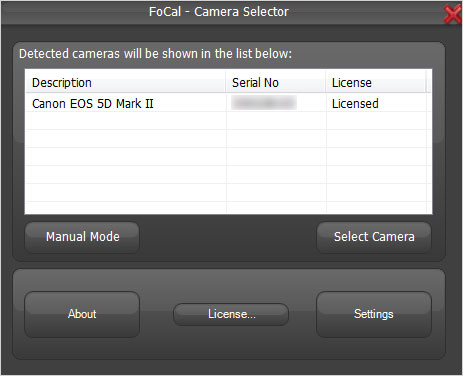

Вот так выглядит главное меню программы после запуска:

Главное меню программы FoCal

Перед запуском не забудьте присоединить камеру к USB порту. Выбираем камеру из списка (если вы покупали лицензию и серийный номер совпадает, то вы увидите сообщение Licensed) и жмем кнопку Select Camera, открывается следуюший экран:

Основной экран программы FoCal

На экране показана присоединенная линза, текущие настройки калибровки автофокуса (в данном случае -6, так как я сделал скриншот после процесса настройки). Ниже идет информация о камере — модель, серийный номер, версия прошивки, процент заряда батареи (подозреваю что при низком уровне заряда программа выдаст предупреждение).

Следующая группа кнопок:

  • Show Tools — отрывает окно с различными полезными утилитами. О них расскажу чуть ниже.
  • Fully Automatic AF Microadjust —  полностью автоматический режим. Я пользовался именно им.
  • Semi Automatic AF Microadjust — полуавтоматический режим. Планирую попробовать его позже и написать вторую часть обзора программы FoCal.

Нижняя группа кнопок:

  • Settings — натройки программы. Рекомендую заглянуть сюда до начала работы.
  • About — информация о программе.

Давайте посмотрим сначала окно настроек:

Окно настроек

General Settings (общие настройки):

  • Automatically select if only 1 camera detected: в начальном окне мы видели список подсоединенных камер с серийными номерами и статусом лицензии. Так вот, для того чтобы не нажимать лишний раз Select Camera если подсоединена только одна камера, можно включить эту опцию.

Fully Automatic Test Settings (настройки для автоматической подстройки):

  • Mirror Lockup Delay: Для улучшения результатов при проведении настройки, программа сама включает режим предварительного подъема зеркала. Этот параметр позволяет задать интервал между подъемом зеркала и срабатыванием затвора. Для линз с фокальным расстоянием больше 300 мм наверное имеет смысл задержку увеличивать.
  • Shutter Count Warning Level: во время работы программа будет делать много снимков, и если не добьется стабильного результата после определенного количества снимков, появится окно с вопросом, нужно ли продолжать пытаться, или нет.
  • Test Point Consistency Level: как пишет автор, эта опция борется с редкой проблемой, когда камера подтверждает наведение на резкость, при этом фокус не наведен правильно. Три варианта настройки этой опции позволяют настроить сколько раз FoCal попробует навестись на резкость прежде чем сделает снимок и начнеn оценивать результат. Режим Tight -дастсамый точный результат.
  • Test Point Amount: количество пробных значений подстройки автофокуса для оценки. Few — самый быстрый, но наименее точный режим. Normal — используется по умолчанию и рекомендуется автором программы. Many — самый точный, но зачастую ненужный режим, получается избыточность данных.
  • Validate Target: — вместе с программой поставляется два файла с калибровочными мишенями, которые нужно распечатать и использовать для настройки. Однако можно использовать и не «родные» мишени, правда результат не будет таким точным. Эта опция позволяет оптимизировать алгоритм работы под используемую мишень.
  • Compensate for small light level changes: — отлючаем если у нас хороший и постоянный уровень освещения мишени. Я калибровал при комнатном свете, поэтому включил опцию.

Adanced (Расширенные настройки):

  • Enable logging — сораняется лог файл работы и все снимки, которые сделаны. Хорошо для анализа, но не нужно при простой калибрации.

После настройки программы, нужно повесить нашу мишень. Мишеней у нас две:

  • FoCalTarget_Rev4a.png — для настройки объективов от 17 до 300 мм в 35-мм эквиваленте. Печатается на листе формата A4.
  • FoCalTarget2_Rev4a.png — для телевиков и макролинз.

Автор рекомендует печатать на струйнике на толстой фотобумаге, однако для большинства случаев подойдет и отпечаток на лазерном принетере и простой бумаге. Правда для макро линз все же лучше использовать первый вариант.

Располагаем мишень на любой вертикальной стене, ставим камеру так, чтобы и мишень и камера были параллельны. Штатив нужен обязательно, если у вас дешевая и легкая модель — попробуйте утяжелить ее. Для настройки уровней пригодится пузырьковый уровень. Мишень не должна бликовать, я подсвецивал сбоку лампой так, чтобы угол отражения уходил в сторону от камеры. Если света будет мало — программа предупредит об этом.

Для проверки мишени есть специальная утилита. Нажимаем кнопку Show Tools, выбираем Target Setup:

утилита настройки мишени

Экран утилиты сам поможет расположить мишень и камеру относительно друг друга. С помощью стрелок вам будет показано как и куда необходимо подвинуть камеру, и когда все будет правильно, на мишени появится зеленая галочка, как у меня на скриншоте выше.

Рекомендуется располагать камеру на расстоянии 50 x фокальное расстояние объектива от мишени. Для 50 мм это будет 50 x 50 = 2500 mm = 2.5 метра. Если расстояние не будет примерно соответствовать, программа выдаст предупреждение. Плюс реальное расстояние видно сразу при настройке мишени, это очень удобно!

Мишень настроили, теперь можно приступать к калибрации. На камере выбираем режим Av, на линзе включаем автофокус, все остальные настройки программа сделает сама. На главном экране жмем Fully Automatic AF Microadjustment и получаем такое окно:

окно автоматической калибрации после завершения теста

Камера начинает делать снимки и сообщать о прогрессе работы. Очень важно, чтобы не было никаких изменений в освещенности, позиции камеры, даже ходить рядом с камерой и мишенью нежелательно, дрожание пола внесет ненужные коррективы в результат.

Во время тестов от фотографа ничего не требуется, программа сделает все сама. Правда если калибрация не будет проходить успешно, программа может поинтересоваться, следует ли ей продолжать. Это происходит после количества снимков, которые мы задавали в настройках. Если же все пройдет нормально, будет показано полученное значение автокоррекции и предложено внести его в память фотоаппарата. Посмотрите на скриншот выше, после коррекции моего Canon 85/1.8 USM итоговая картинка (справа) стала значительно резче, отлично!

Практически все что я написал, и даже намного больше можно прочитать в подробной инструкции от программы, при условии что знаете английский язык. Но лично меня всегда интересуют отзывы реальных людей, не экспертов, а простых пользователей.

Скажу вкратце — пока я очень доволен. Но лучше один раз увидеть, чем сто раз прочитать в блоге, не правда ли? Я отюстировал три линзы, одна из них постоянно портила мне настроение своим непредсказуемым результатом, две другие вроде бы работали нормально, а как оказалось не совсем.

После юстировки я провел не стерильный тест (штатив, 45 градусов и лист с таблицей Focus Test Chart), а попробовал сделать реальные снимки — с рук, плохой свет, минимальная дистанция фокусировки.

Вот результаты:

100% кроп, Canon EF 85/1.8 USM

Canon EF 85/1.8 USM

До юстировки значение foсus microadjustment стояло на 0, промахи были редкими, в целом доволен. После юстировки -6. Тесты очень радуют. Все снимки были конвертированы из RAW программой DPP с настройками по умолчанию, а затем в Adobe Photoshop были добавлены надписи и был сделан ресайз. Я бы не стал сейчас останавливаться на конечной резкости линзы, самое главное на что нужно обращать внимание — как точно я попал в резкость.

тестовывый снимок на Canon EF 85/1.8 USM

100% кроп, Sigma 50/1.4 EX DG HSM



Sigma 50/1.4 EX DG HSM

Что касается этой линзы, с ней у нас идет давняя и беспощадная война! Просто изумительная линза, цвета, бокэ, цена… А вот автофокус какой-то буйный, то работает идеально чуть ли не в темноте, то начинает чудить по страшному. А вот при ручном наведении на резкость все просто отлично. В результате самопальных тестов была выставлена величина коррекции в +15, которая вроде как и помогла, да не совсем. А теперь смотрите сами:

тестовый снимок на Sigma 50/1.4 EX DG HSM



100% кроп, Canon EF 16-35/2.8L II USM

Canon EF 16-35/2.8L II USM

Эта линза у меня совсем недавно, и в работе была буквально пару раз. Снимая детский утренник в тесном помещении, делал несколько портретов на 35 мм и диафрагме 2.8. Вроде бы и хорошо, но хотелось бы чуть больше резкости. FoCal предложил поправку в -5, тесты показывают что на длинном конце попадает точно. Вообще я не уверен, насколько нужно было калибровать именно эту линзу, я чаще всего снимаю пейзажи с расчетом гиперфокала, время покажет что и как. А пока тестовый снимок:

тестовый снимок на Canon EF 16-35/2.8L II USM

И все же тестовые снимки оставляют некоторое ощущение искуственности. Вот несколько домашних снимков, все сделаны на максимальной диафрагме, из обработки — только цветокоррекция, настройки резкости по умолчанию, фильтры повышения резкости не использовались:

Canon EF 85/1.8 USM сразу после калибровки.

Canon 5D Mark II, Sigma 50/1.4 EX DG HSM, минимальная цветокоррекция

Оценить результаты работы FoCal за пару дней очень сложно. Хочу прогнать все свои линзы, поснимать, посмотреть результаты, а также попробовать полуавтоматический режим настройки. На это уйдет в лучшем случае несколько недель, а если смотреть на вещи реально — несколько месяцев. Я планирую написать вторую часть обзора этой замечательной программы, который дополню уже личными наблюдениями и реальными фотографиями.

Первое впечатление — очень положительные. Если вас также волнует тема юстировки — заглядывайте почаще, обновления обещаю.

Оффсайт программы Reikan FoCal: http://www.reikan.co.uk/focal/index.html

Купить Reikan FoCal: http://www.reikan.co.uk/focal/purchase.html

UPD: Reican Focal — результаты реальных тестов после калибровки

UPD: Reican Focal — художественные тесты после калибровки
